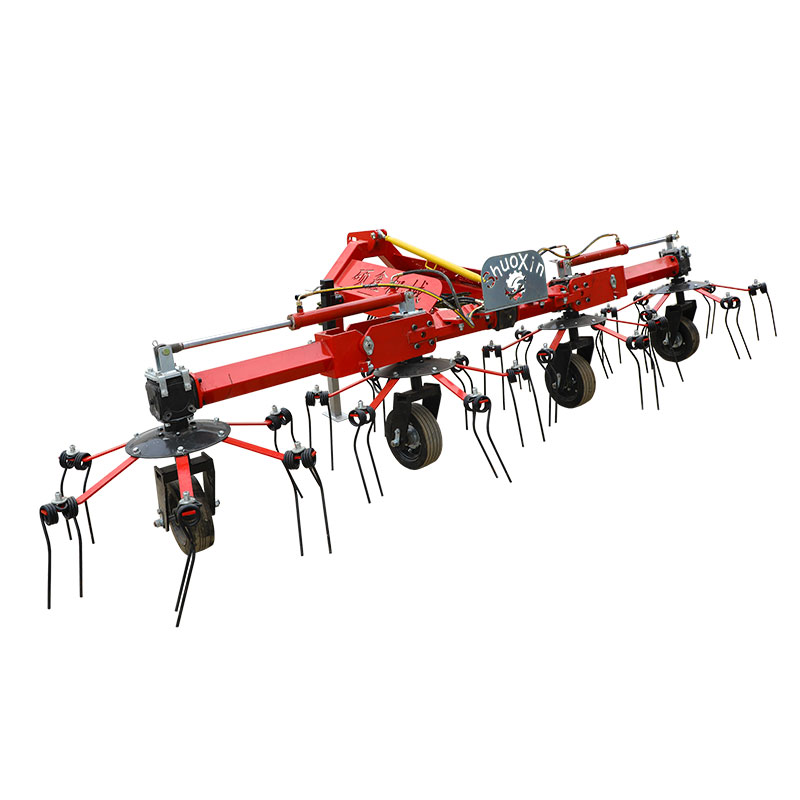

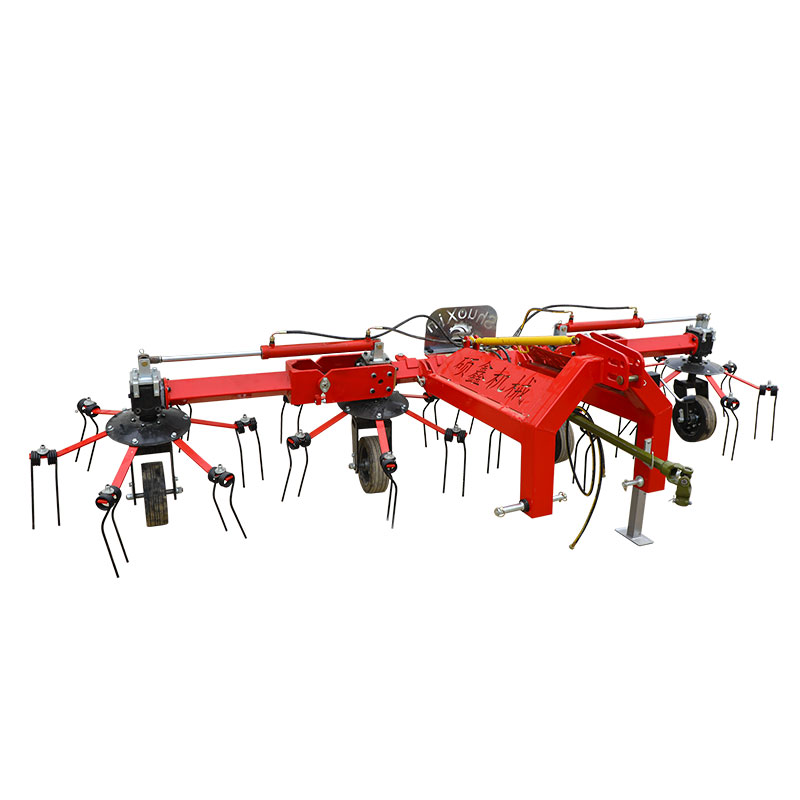

Raca Rothlach Rothlach Rake Hay Hay

Tá Shuoxin ag tarraingt an fhéar raca rothlach féar déantúsóir raca agus soláthróir raca sa tSín ar féidir leis raca rothlach rothlach a tharraingt go mórdhíola.

Tá racaí rothlacha ar fáil i gcineál rothlach agus earraigh. Le linn na hoibríochta, tarraingíonn an tarracóir an raca ar aghaidh agus é á thiomáint ag an seafta aschuir cumhachta.

Tá sé á rialú ag cam seasta atá suiteáilte i lár, agus rothlaíonn sé timpeall na haise lárnacha, chun gníomhartha a chur i gcrích mar fiailí agus baint féir.

Tá iolrachas fiacla earraigh thart ar chuid rothlach an raca earraigh rothlach, agus osclaíonn fórsa lártheifeacha na fiacla earraigh chun an oibríocht sward a dhéanamh.

Má athraíonn tú uillinn gléasta an fhiacail earraigh, is féidir leat an obair fhéar a dhéanamh.

Tá féara scaoilte, caillteanas íseal féaraigh, truailliú solais, agus luasanna oibriúcháin suas le 12 go 18 km/h ag na rácaí féir rothlacha, rud a fhágann go bhfuil siad éasca iad a phiocadh suas leis an trealamh piocadh.

Is éard atá sa raca rothlach chothrománach go príomha gléas fionraí, roth siúil, fiacail raca, baffle bailithe agus laghdaitheoir luais. Le linn na hoibre, cuireann seafta aschuir cumhachta an tarracóra an chumhacht ar fáil. Is é a phrionsabal oibre ná: Déantar an chumhacht a tharchur chuig an mbosca giaranna athraithe luais tríd an seafta comh-tharchuir uilíoch, tríd an luasmhoilliú fearas bevel den chéad chéim, uainíocht an tseafta diosca rothlach, an diosca rothlach agus an t-ais ingearach den fheiste roth socraithe sa chomhlacht bosca giair trí bholgs agus cnónna beaga cruinn. Tá cóimeáil fiacail an fhód socraithe ar an turntable trí shuíochán fiacail rake ar an turntable. Nuair a rothlaíonn an turntable, rothlaíonn an lámh fiacla raca leis an uainíocht ar an turntable, rud a fhágann go bhféachann sé ar fhéarach. Oibríochtaí Comhtháite

I.feature de Rake Hay Rake Rothlach Rothlach Rothlach

Is meaisín fómhair foráiste é an raca a chomhtháthaíonn na rácaí féaraigh. Tar éis an fhéarach a lománaíocht, chun teacht ar na coinníollacha baling a luaithe is féidir, ní mór don fhéarach a bheith lasta gréine le scaipeadh. Is féidir leis an scagaire an féarach a scaipeadh go cothrom sa pháirc, a éascaíonn galú tapa an uisce agus a éascaíonn gearradh na féaraigh sna burlaí nó tirim roimh sadhlas. Nuair is féidir le taise na féaraigh teacht ar stát inar féidir é a thriomú, bailítear na barra isteach i scioból le raca agus déantar iad a bhriseadh isteach i stiallacha mar ullmhúchán d'oibríochtaí ceangail. Nuair a bhíonn an raca ag obair, bain úsáid as na fiacla earraigh chun an barr a bhogadh go réidh chun an ghrian a bhailiú nó a scaipeadh, ag seachaint an smionagar measctha nó na clocha sa bharr chun caighdeán na féaraigh nó an bheatha ghlas a fheabhsú.

De réir chaighdeán an tionscail lomaire rothlach JB/T 10905-2008, ba chóir don Mower na caighdeáin seo a leanas a chomhlíonadh:

Ba chóir go mbeadh bailiúchán Maggot glan, go gcailltear féarach

Ba chóir go mbeadh an ráta sceite níos lú ná 5%;

(2) is é 2 ~ 4.0 m leithead an chairn;

(3) is é táirgiúlacht alfalfa 2.0 ~ 4.8 hm2/h;

(4) Is é raon cumhachta an raca ná 17.5-25 kW.

Tá racaí rothlacha ar fáil i gcineál rothlach agus earraigh. Le linn na hoibríochta, tarraingíonn an tarracóir an raca ar aghaidh agus é á thiomáint ag an seafta aschuir cumhachta. Tá sé á rialú ag cam seasta atá suiteáilte i lár, agus rothlaíonn sé timpeall na haise lárnacha, chun gníomhartha a chur i gcrích mar fiailí agus baint féir. Tá iolrachas fiacla earraigh thart ar chuid rothlach an raca earraigh rothlach, agus osclaíonn fórsa lártheifeacha na fiacla earraigh chun an oibríocht sward a dhéanamh. Má athraíonn tú uillinn gléasta an fhiacail earraigh, is féidir leat an obair fhéar a dhéanamh. Tá féara scaoilte, caillteanas íseal féaraigh, truailliú solais, agus luasanna oibriúcháin suas le 12 go 18 km/h ag na rácaí féir rothlacha, rud a fhágann go bhfuil siad éasca iad a phiocadh suas leis an trealamh piocadh.

II.Main Struchtúr agus Prionsabal a oibriú

De réir an chaidrimh idir treo féaraigh agus treo an mheaisín, is féidir raca a roinnt ina dhá chatagóir chothrománach agus cliathánach (úsáideann an tsamhail féar taobh).

Tá an féar taobh comhtháite féar comhthreomhar le treo an mheaisín a chur chun cinn. Toisc go bhfuil achar beag gluaiseachta agus níos lú cuimsithe ag an bhféar, tá próifíl an fhéir tar éis dó a bheith sách néata, scaoilte agus aonfhoirmeach, agus tá sé oiriúnach do thalamh féaraigh nádúrtha agus do thalamh féaraigh shaorga.

D'fhonn cáilíocht agus éifeachtúlacht fómhair féaraigh a chinntiú, baintear úsáid as prionsabal agus struchtúr na rácaí cliathánacha.

Cumhacht Rake 1.

Glacann an tsamhail fionraí trí phointe, atá faoi thiomáint ag aschur seafta spline ón tarracóir os a chomhair, agus a tharchuireann cumhacht trí sheafta spline in-aisghabhála. Is é sin, le linn an tarracóra a thiomáint, gur féidir obair an mower tar éis é a chrochadh a thosú agus a stopadh ag uacht, ionas gur féidir an mower a thosú agus a stopadh ag uacht nuair nach bhfuil sé ag obair nó ag casadh, chun a infheidhmeacht a fheabhsú.

2. Struchtúr foriomlán an raca

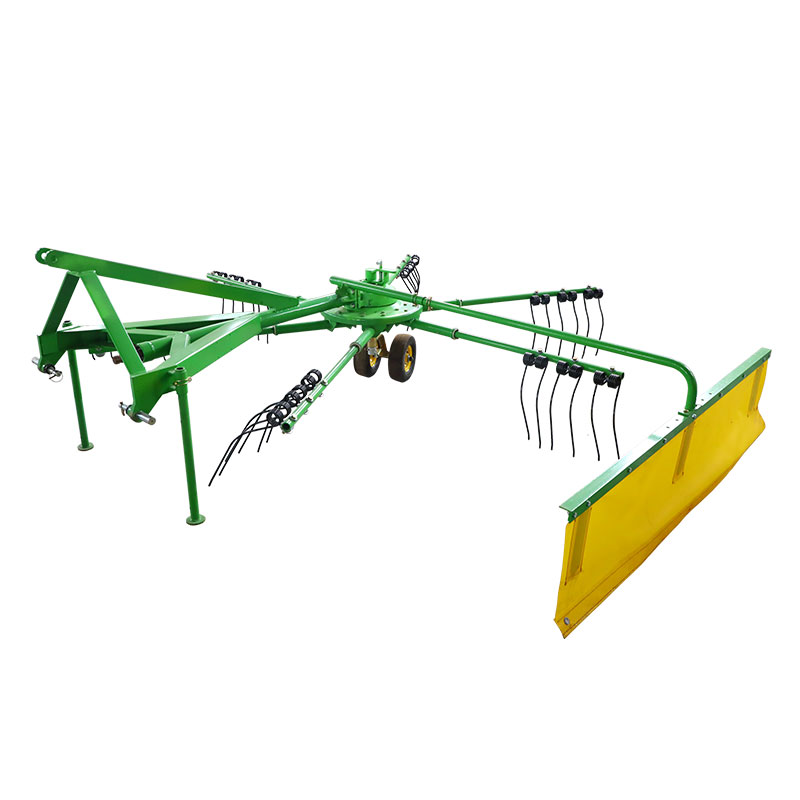

Mar anRaca Rothlach Rothlach Rake Hay HayTá go leor feidhmeanna ann, mar shampla féar a bhrú, leibhéalú, triomú agus gluaiseacht a dhéanamh, is féidir an raca a úsáid chun na féara glazing glan agus rialta a chomhtháthú, agus tá achar níos giorra ag na féaraigh chun taisteal, agus laghdaítear líon na bhféarach, agus cailliúint féir, agus rochtain ar chomhdhéanamh cothaithe níos airde, ag teacht leis an gcoincheap nua -aimseartha de bheathú feirmeoireachta ainmhithe. Chun na críche seo, taispeántar struchtúr foriomlán raca rothlach cothrománach ár gcuideachta thíos.

Is éard atá sa raca rothlach chothrománach go príomha gléas fionraí, roth siúil, fiacail raca, baffle bailithe agus laghdaitheoir luais. Le linn na hoibre, cuireann seafta aschuir cumhachta an tarracóra an chumhacht ar fáil. Is é a phrionsabal oibre ná: Déantar an chumhacht a tharchur chuig an mbosca giaranna athraithe luais tríd an seafta comh-tharchuir uilíoch, tríd an luasmhoilliú fearas bevel den chéad chéim, uainíocht an tseafta diosca rothlach, an diosca rothlach agus an t-ais ingearach den fheiste roth socraithe sa chomhlacht bosca giair trí bholgs agus cnónna beaga cruinn. Tá cóimeáil fiacail an fhód socraithe ar an turntable trí shuíochán fiacail rake ar an turntable. Nuair a rothlaíonn an turntable, rothlaíonn an lámh fiacla raca leis an uainíocht ar an turntable, rud a fhágann go bhféachann sé ar fhéarach. Oibríochtaí Comhtháite

Iii. Sonraíocht

1.Pecification

2. TÁBLA

Tá turntable ag an taobh íochtarach den laghdaitheoir raca rothlach. An turntable go cothrom

Dáileann sé 6 arm raca feadh an imlíne. Socraítear na fiacla raca ar an diosca rothlach. Socraíonn deireadh gach lámh fiacail rake péire fiacla raca an earraigh. Nuair a bhíonn an raca i bhfeidhm, cuirtear cumhacht an lámh fiacla raca ar fáil ag an turntable, agus déantar an lámh fiacail raca a rothlú leis an diosca uainíochta, rud a fhágann go dtuigtear an oibríocht raca.

Tá láimhseáil choigeartaithe ag an gcuid uachtarach den phláta luchtaithe (mar a thaispeántar san fhigiúr), ardaíonn sé an láimhseáil, agus rothlaíonn sé an turntable chun uillinn an bharra scuid a choigeartú. Tá feidhmeanna difriúla ag uillinneacha difriúla, ionas go mbeidh feidhmeanna difriúla ag an meaisín, féar sward den chuid is mó, leacaireacht, triomú gréine, imirce agus mar sin de.

3.Tine

Taispeántar an struchtúr raca san fhigiúr. Déantar ceann uachtair an fhiacail raca i gcruth scrolla chun a leaisteachas a mhéadú chun an constaic a shárú go héasca. Cruthaítear an foirceann íochtarach den fhiacail tine i gcruth stua ionas gur féidir an féarach a fhoirceannadh agus a rolladh feadh dhromchla na bhfiacla, agus déantar an fáinne earraigh a rothlú. Ar chlé agus ar dheis, tá líon na laps cothrom leis na ceithre chiorcal ar chlé agus ar dheis. Ag baint úsáide as ábhar 60Si2mn, leaisteachas buan agus maith.

Seafta 4.pto

Tarchuireann an seafta tiomána cumhacht aschuir an tarracóra den chuid is mó chuig an laghdaitheoir. Mar gheall ar an achar mór idir seafta aschuir cumhachta an tarracóra agus an seafta ionchuir an laghdaitheora luais, chun iontaofacht an tarchuir cumhachta a chinntiú, tá foirceann amháin den seafta tarchuir ceangailte le seafta aschuir an tarracóra de réir na gceanglas luais agus na gceanglas tarchuir, agus cuirtear an taobh eile tríd an cúpláil. Tá sé ceangailte le foirceann ionchuir seafta giaranna pinion an laghdaitheora chun tarchur réidh na cumhachta a bhaint amach.

Meicníocht 5.

De réir na gceanglas suímh agus struchtúir, cuirtear an reducer ar an phailléid 4, tá an seafta giaranna beaga ag baint leis an seafta tarchuir, agus tá deireadh aschuir an tseafta ghiair ghiaranna mór ceangailte leis an diosca. Taispeántar an struchtúr san fhigiúr thíos.

IV.Tá Riachtanais Suiteála a bhaineann le Rake Rothlach Rothlach Rothlach Rake Hay

Tar éis duit a cheartú de réir an liosta pacála táirgí, roghnaigh urlár cothrom agus lean ar aghaidh leis an tionól in ord.

1. Cas an príomhfhráma bun os cionn, ansin suiteáil na boinn siúil;

2. Cas an príomhfhráma bun os cionn agus cuir dhá chos ag an gceann tosaigh chun an príomhfhráma a choinneáil i gcothromaíocht.

3. Cuir an tslat shank uachtair le chéile ag an am, tabhair aird chun a chinntiú go gcaithfidh deireadh na slat a bheith sa groove cam, ionas gur féidir an cam a rothlú chun an fiacail tine a bhrú chun dul os a chionn;

4. Suiteáil an slat féar ag nascadh slat agus ceangail an baffle féir.

Cuir isteach an seafta ionchuir 6 isteach i muinchille seafta spline na seafta tiomána ionchuir 6 agus déan an biorán a dhaingniú chun an tsuiteáil a chomhlánú.

V.operation agus ag úsáid

1. Cuir bealaí go hiomlán le gach cuid rothlach sula n -úsáidtear é;

2. Agus tú ag coigeartú, laghdaigh an cur i bhfeidhm go mall ar an talamh chun an tarracóir a stopadh agus é a stopadh. Coigeartú agus cothabháil dhian sa stát tosaithe;

3. Le linn na hoibríochta, ba chóir don tiománaí a dheimhniú nach bhfuil aon chonstaic nó constaicí eile laistigh de raon áirithe timpeall sula dtosaíonn tú ar an oibríocht;

Ag deireadh na hoibre, is gá an láithreán leibhéalta a roghnú chun páirceáil shábháilte na n -uirlisí a chinntiú;

Le linn na hoibríochta, ní dhéanfaidh siad casadh géar go géar, agus tá sé toirmiscthe an cur i bhfeidhm a ardú gan an talamh a rothlú.

6. Nuair a bhíonn tú ag iompar, bain an fearas aschuir cúil chun a chinntiú go stopann an uirlis mheaisín, tógann an uirlis meaisín níos mó ná 20 cm ar shiúl ón talamh, agus laghdaíonn sé slat nasctha an fhir féir chun iompar a éascú.

Vi.Mothanú agus fabhtcheartú

1. Seiceáil go rialta an méid géaraithe de na boltaí agus na cnónna go léir;

A chinntiú go mbeidh an bealaithe bosca giair i bhfeidhm, uainíocht sholúbtha;

3. A chinntiú nach ndéantar damáiste don imthacaí, tá cuma an chruth fiacail idéalach, athsholáthar tráthúil na gcodanna caite nó damáiste;

4. Seiceáil na nithe ábhartha gach 8 n -uaire oibre.
